3B SCIENTIFIC Stirlingmotor G

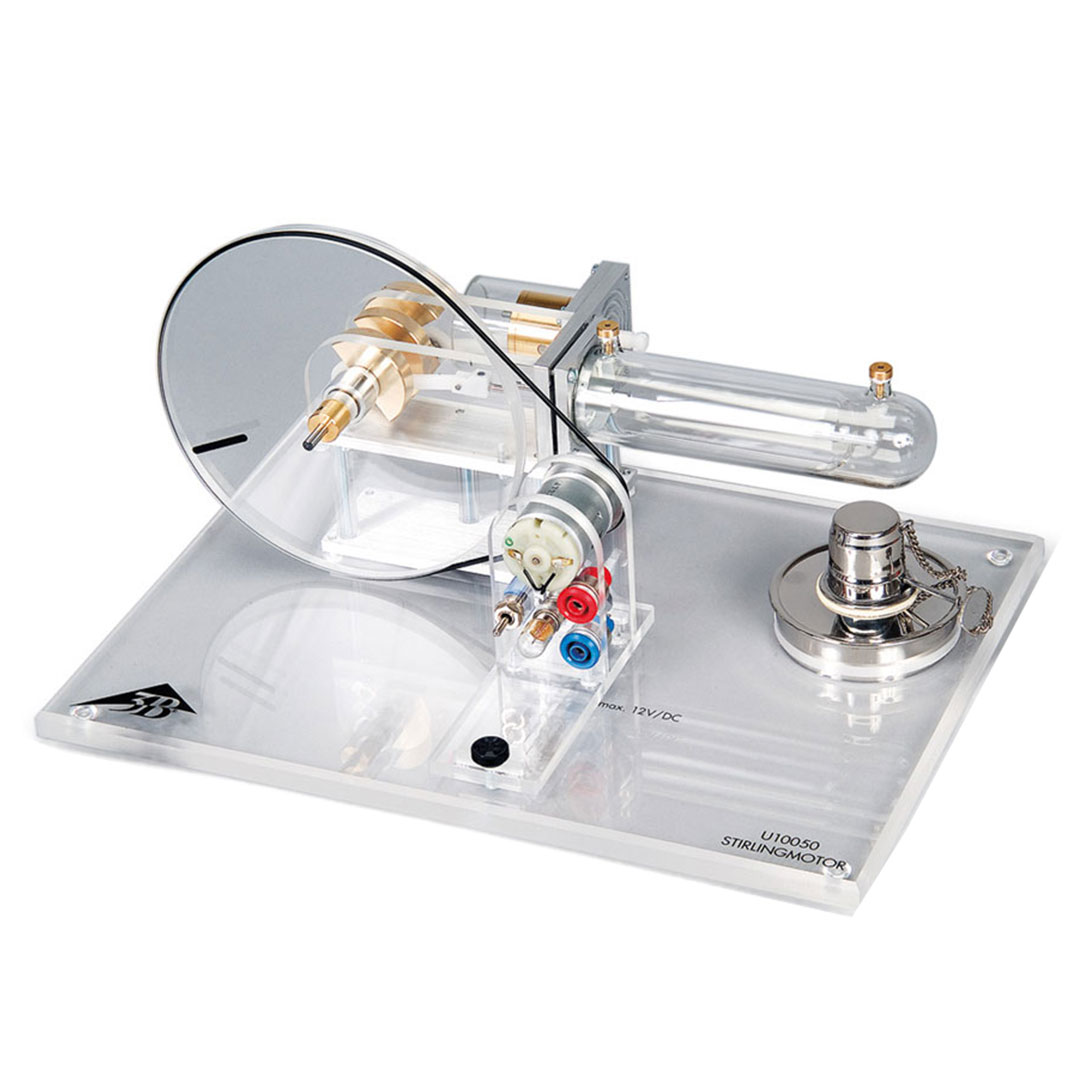

Transparenter Stirling-Motor zur quantitativen Untersuchung des Stirling’schen Kreisprozesses als Wärmekraftmaschine, als Wärmepumpe und als Kältemaschine. Verdrängerzylinder und Verdrängerkolben bestehen aus hitzebeständigem Glas, Arbeitszylinder, Schwungrad und Getriebeabdeckungen aus Acrylglas. Somit lassen sich die Bewegungsabläufe sehr gut beobachten. Die kugelgelagerten Kurbelwellen bestehen aus gehärtetem Stahl, die Pleuel aus verschleißfestem Kunststoff. Einschließlich Spiritusbrenner mit verstellbarem Docht zur Wärmezufuhr.

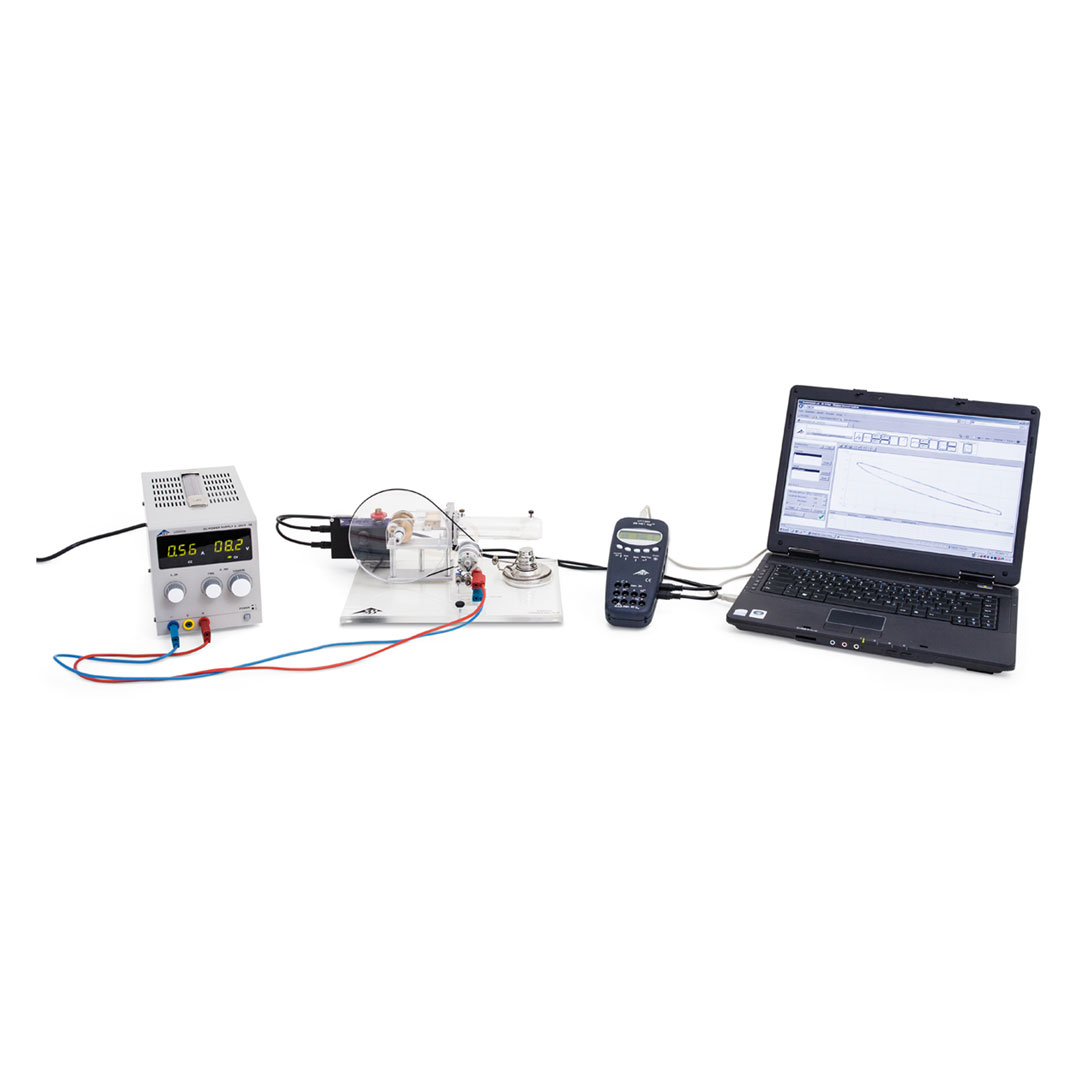

Im Verdrängerzylinder sind Temperatur-Messstutzen vor und hinter dem Verdrängerkolben im Glas eingelassen, um die Temperaturdifferenzen beim Betrieb als Wärmepumpe oder Kältemaschine messen zu können. Das große Schwungrad aus Acrylglas mit aufgedruckter Markierung ermöglicht die Messung der Umdrehungen pro Zeiteinheit mit einer Lichtschranke. Zur Aufnahme von pV-Diagrammen kann die Druckmessung im Arbeitszylinder über eine Schlauchanschlussöffnung bewerkstelligt werden und die Volumenbestimmung durch Befestigen eines Fadens am Arbeitskolben zur Messung des Hubweges.
Die eingebaute Motor-Generator-Einheit mit zweistufiger Riemenscheibe ermöglicht die Umwandlung der erzeugten mechanischen Energie in elektrische Energie. Mit Umschaltmöglichkeit zum Betrieb einer eingebauten Lampe sowie zum Betrieb externer Lasten oder zur Einspeisung elektrischer Energie zum Betrieb als Wärmepumpe oder Kältemaschine je nach Drehrichtung des Stirlingmotors.
