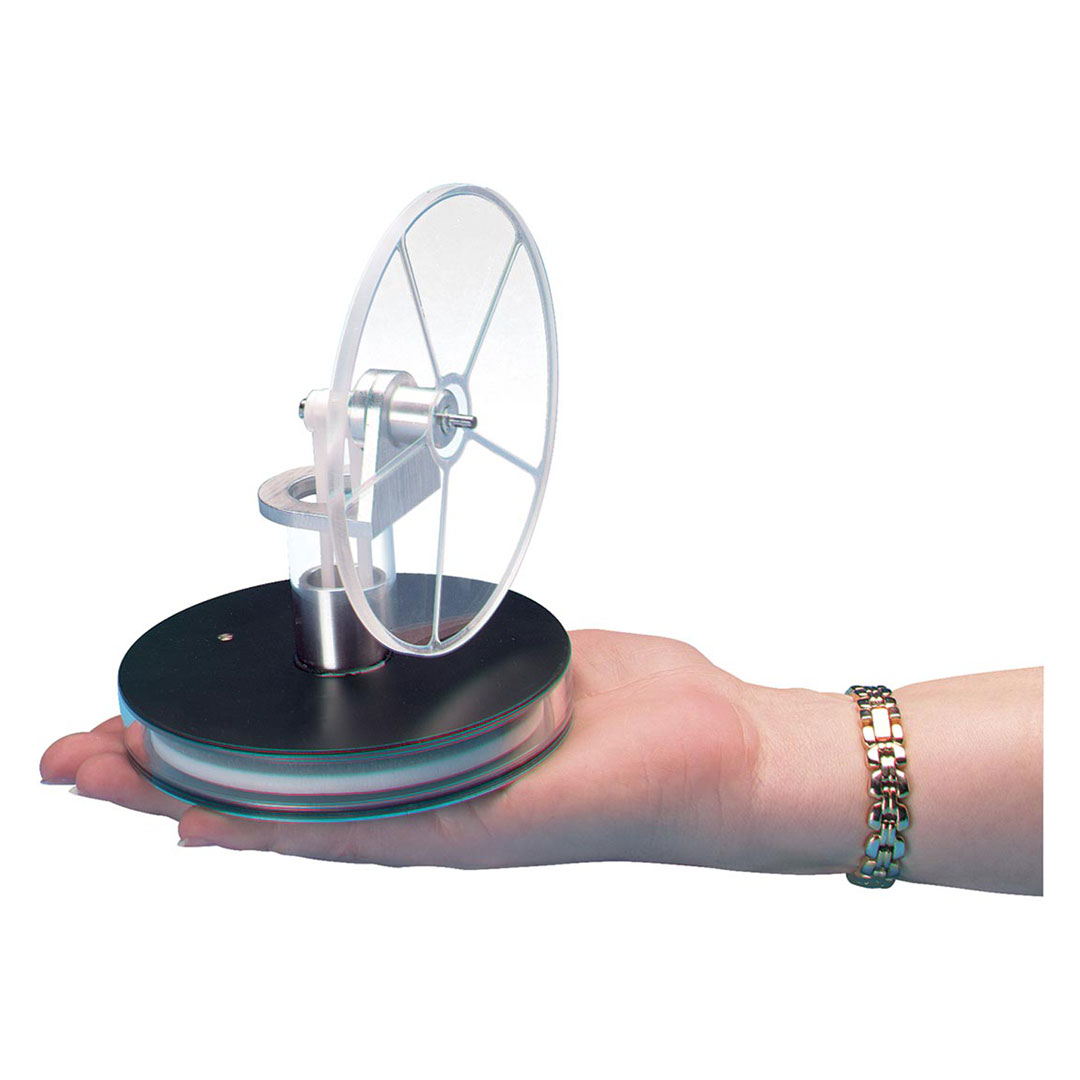

Transparenter Stirling-Motor in kompakter Bauform zur Veranschaulichung der Arbeitsweise und des prinzipiellen Aufbaus eines Stirling-Motors. Eine Temperaturdifferenz zwischen Boden- und Oberplatte von ca. 5º C reicht aus, den Motor in Bewegung zu setzen. Dies lässt sich bereits durch die Zuführung von Handwärme oder durch Abführung von Wärme an einen Kühlakku aus dem Kühlschrank erreichen. Dank der mattschwarzen Beschichtung der Oberplatte lässt sich das Gerät auch als Solarmotor betreiben. Dabei hängt die Drehrichtung davon ab, ob die Wärmezufuhr von oben oder von unten erfolgt.
Der Arbeitszylinder besteht aus Präzisionsglas, Verdrängerzylinder und Schwungrad aus Acrylglas, daher lassen sich die Bewegungen von Arbeitskolben, Verdrängerkolben und Kurbelantrieb gut beobachten. Kurbelwelle und Pleuel in Präzisions-Miniaturkugellager gelagert.
Der Arbeitszylinder besteht aus Präzisionsglas, Verdrängerzylinder und Schwungrad aus Acrylglas, daher lassen sich die Bewegungen von Arbeitskolben, Verdrängerkolben und Kurbelantrieb gut beobachten. Kurbelwelle und Pleuel in Präzisions-Miniaturkugellager gelagert.
- Drehzahl: 80 U/min bei ΔT = 10ºC
- Schwungrad: 110 mm Ø
- Abmessungen: 138 mmx110 mm Ø
