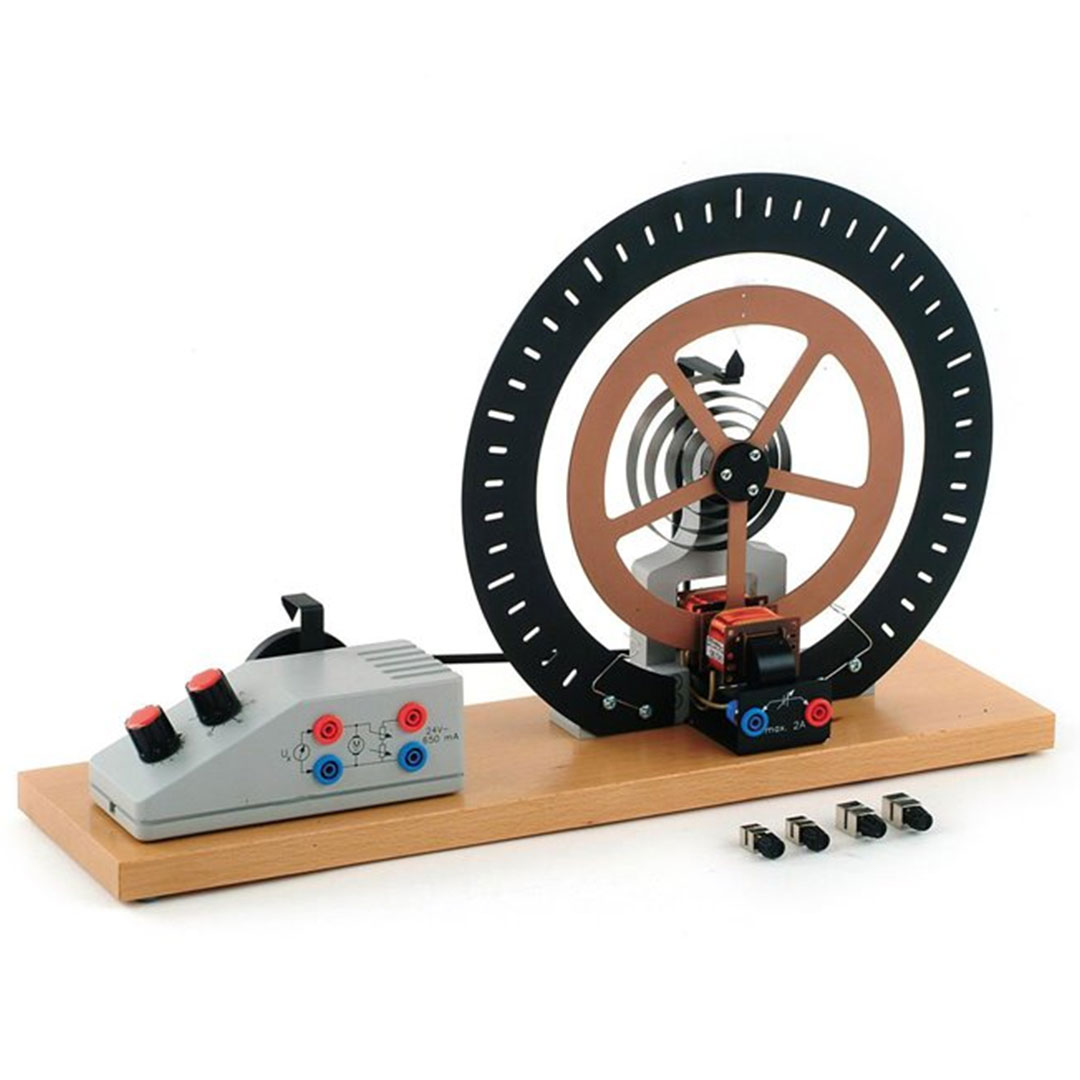

Dieses Gerät wird für Untersuchungen von Schwingungen bei verschiedenen Dämpfungen eingesetzt.
Mögliche Schwingungsformen sind freie, erzwungene oder chaotische Schwingungen.
Der Resonator besteht aus einem kugelgelagerten Speichenrad aus Kupferblech mit einer Spiral-Blattfeder.
Die Anregung des Resonators erfolgt über einen Antriebsmotor und Exzenter mit Hebelmechanik.
Die Drehzahl des Motors kann grob und auch fein eingestellt werden.
Eine Wirbelstrombremse sorgt für die nötige Dämpfung. Der Resonator wird durch eine ringförmige Skala umschlossen.
Schlitze in dieser Skala, Zeiger an Resonator und Erregerhebel ermöglichen eine Schattenprojektion zur besseren Visualisierung des Versuches.
Geräteeinheit auf Bodenplatte montiert.
Stromversorgung Motor: 24 V DC, mind. 600 mA
Stromversorgung Dämpfungseinheit: 0-12V DC, stufenlos regelbar
Abmessungen: 400x140x270 mm
