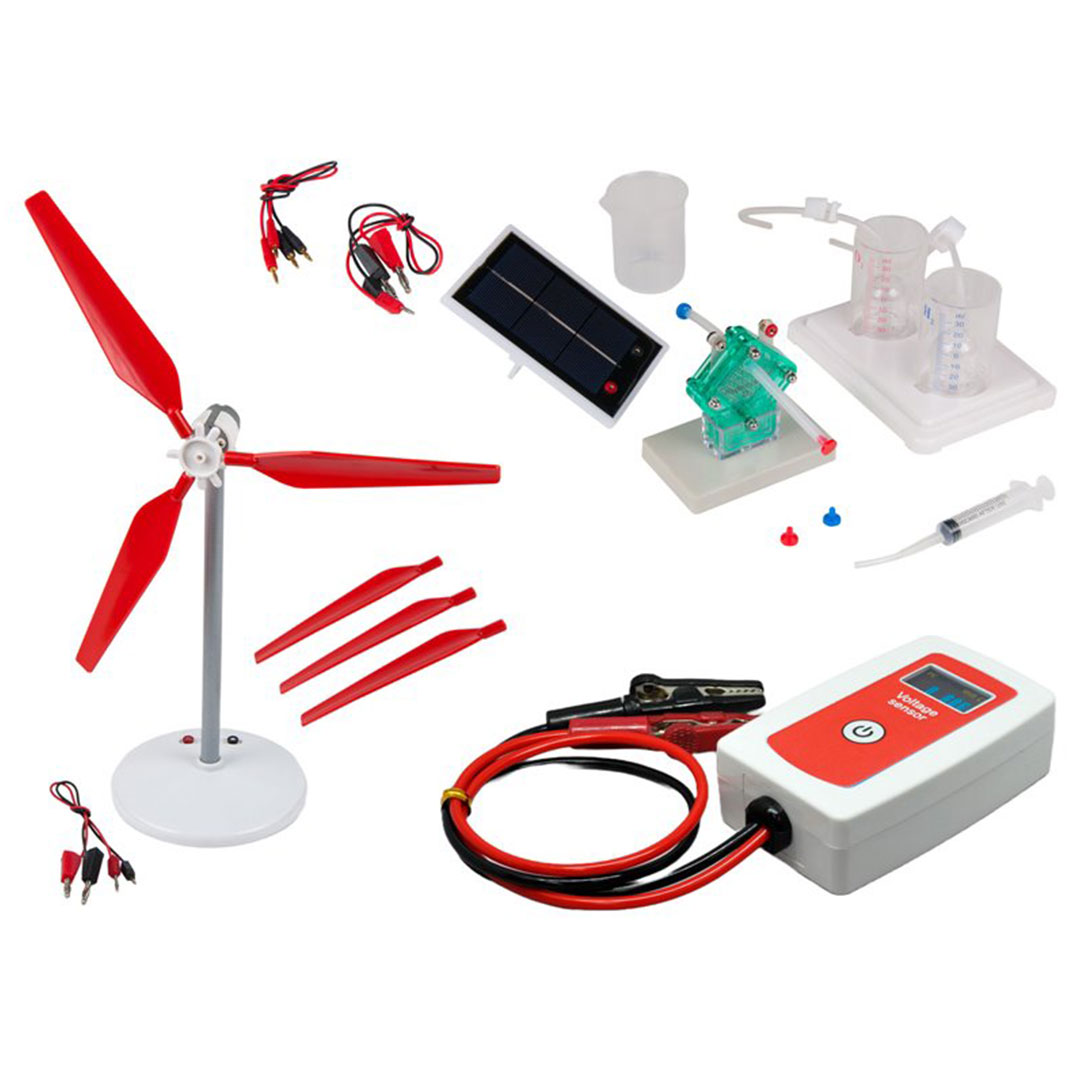

Set bestehend aus: |
||
P2820-2S |
1 |
Brennstoffzelle, Set 02 |
P2840-2W |
1 |
Windrad mit Generator 02 |
P4410-1S |
1 |
Sensor WL, Spannung, 15 V |
Geräteset zur Demonstration der Prinzipien der Energiespeicherung und Energieumwandlung durch eine Brennstoffzelle; bestehend aus:
- Brennstoffzelle reversibel
- Gasspeichereinheit
- Solarpanel
- erforderliche Kleinteile zur Inbetriebnahme
- Arbeitsanleitung
Die Energiezufuhr zur Erzeugung von Wasserstoff erfolgt durch das Solarpanel oder eine externe Spannungsquelle (Batteriekasten);
mit dem erzeugten Wasserstoff können dann durch die Brennstoffzelle Verbraucher mit geringer Leistung angetrieben werden;
Technische Daten der Brennstoffzelle:
Stromversorgung: 1,7 … 3 V DC, 0 … 0,7 A, H2-Produktion: max. 5 ml/min.
Ausgangsleistung: 0 … 0,6 V DC, 0 … 0,3 A (max. 180 mW),
Abmessung der Membran: ca. 25 x 25 mm
Masse des gesamten Sets: ca. 364 g
Das Set kann auch mit Geräten des Moduls „Alternative Energieumwandlung“ kombiniert werden.
Zusätzlich empfehlenswert:
N-P3610-1M MBC Motor/Generator, SE
N-P3610-1P Propeller klein, SE
N-P3118-1B Batteriefach 3 V, mit 2-mm-Steckern
